水封截止阀适用于公称压力PN2.5~4.0Mpa,工作温度0~425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上,切断或接通介质,适用介质为:水、油品、蒸汽和非腐蚀气体。

产品结构特点

1.产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接。

2.填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性。

3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。

4.结构紧凑,操作灵活,检修方便,使用寿命长。

5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。


主要零件的材料说明

阀 体 25、WCB
阀 盖 25、WCB
支 架 25、WCB
阀 瓣 2Cr13、WCB
阀 杆 2Cr13
阀 座 25、304
密封环 包覆垫、增强柔性石墨
填 料 膨胀柔性石墨
阀杆螺母 ZCuA110Fe3

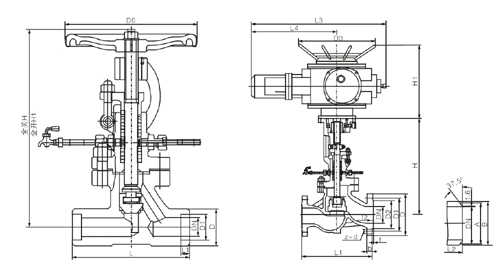

产品尺寸
