产品概述

球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。

在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。

球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。


主要零部材料

序号 NO 零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢 B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667 Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE


技术规范

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598


主要外形尺寸

公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160

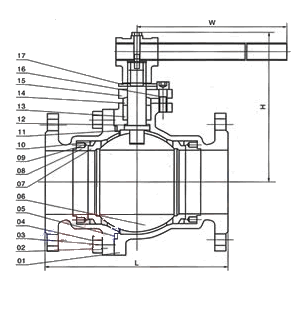

产品尺寸
