伸缩蝶阀为法兰式蝶阀和管道伸缩器两种功能为一体，即能起到节流作用，又能解决温差所产生的内力的消除，即起到伸缩作用。该阀可在电力、冶金、石油、化工、煤气、城市供热、水电造纸、轻纺、医药、食品、供排水、能源、一切非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流使用。可任意位置安装，不受介质、流向的影响，另作阀门安装时两法兰间距的调节。

 1、设计新颖，结构独特。

2、体积小，重量轻。

3、操作轻便省力，启闭迅速。

4、密封部位能调节和更换，密封性能可靠，流阻小，节能。


主要技术参数

公称通径 DN
50～3000mm
公称压力
0.1～4.0Mpa
适用温度
-50～200
传动方式
手支、蜗轮、气动、电动
适用介质
水、蒸气、酸、碱、油品等


标准规范

制造标准
GB12238-89
尺寸标准
GB/T17241.6-98
结构长度
GB12221-89
检验标准
GB/T13927-92


主要零件材料

阀体
阀板
阀座
阀杆
填料
HT200 WCB 1Cr18Ni9Ti
HT200 WCB 1Cr18Ni9Ti
丁腈橡胶 乙丙橡胶 氟橡胶
45 2Cr13 1Cr18Ni9Ti
柔性石墨

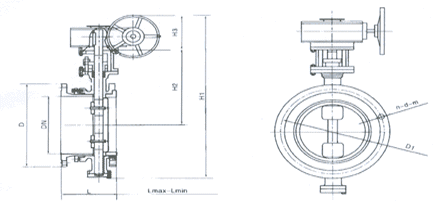

主要外形尺寸与法兰连接尺寸

规格
D1
D2
D
Lmax
Lmin
H1
H2
Z-ød
100
180
155
215
216
174
110
170
8-ø18
125
210
185
245
232
186
123
185
8-ø18
150
240
210
280
239
194
140
210
8-ø23
200
295
265
335
264
214
170
238
8-ø23
250
350
320
390
296
235
195
270
12-ø23
300
400
368
440
300
250
222
300
12-ø23
350
460
428
500
320
270
252
330
16-ø23
400
515
482
565
332
282
285
368
16-ø25
450
565
532
615
355
305
310
402
20-ø25
500
620
585
670
365
315
337
438
20-ø25
600
725
685
780
420
370
393
490
20-ø30
700
840
800
895
446
396
450
558
24-ø30
800
950
905
1010
476
426
515
625
24-ø34
900
1050
1005
1110
506
456
560
685
28-ø34
1000
1160
1115
1220
516
466
610
750
28-ø34
1200
1380
1325
145
560
510
725
880
32-ø41
1400
1590
1525
1675
590
540
840
987
36-ø48
1600
1820
1750
1915
630
585
960
1158
40-ø54
1800
2020
1950
2115
680
630
1060
1258
44-ø54
2000
2230
2160
2325
730
680
1165
1365
48-ø54


产品尺寸
