磅级高温高压电站截阀适用于ANSI Class1500~3500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。


产品结构特点

1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。

3.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。

4.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。


主要零件的材料说明

阀 体 WCB WC1 WC6 WC9
阀 盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
支 架 WCB WCB WCB WCB
WC1 WC6 WC9
阀 瓣 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
阀 杆 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A
阀 座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA
密封环 增强柔性石墨
填 料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

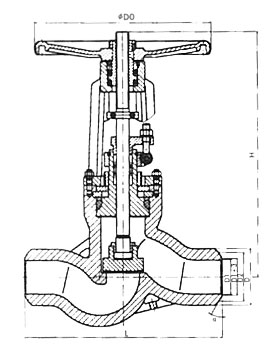

产品结构
