对夹圆片式止回阀是一种超薄止回阀，它具有结构简单、外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。


主要技术参数

型号 公称  压力  试验压力  适用温度 适用介质
壳体  密封  硬密封 软密封
H74H（X）0 1.0 1.5 1.1 ≤400℃ ≤120℃ 最高 ≤250℃ 油、水、酸碘等液体
H74H（X）6 1.6 2.4 1.76
H74H（X）-25 2.5 3.75 2.75
H74H（X）-40 4.0 6 4.4

公称通径  D L D
I型  II型  PN1.0 PN1.6 PN2.5 PN4.0
50 25 15 22 109 109 109 109
65 38 15 22 129 129 129 129
80 46 15 22 144 144 144 144
100 72 15 24 164 164 170 170
125 95 16 26 186 186 194 194
150 114 19 29 221 221 226 226
200 140 29 43 275 275 283 293
250 188 29 43 330 331 343 355
300 216 38 50 380 386 403 420
350 263 41 52 440 446 460 477
400 305 51 62 491 498 517 549
450 356 51 62 541 558 567 574
500 406 65 80 596 620 627 631
600 482 70 90 698 737 734 750

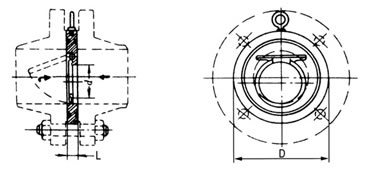

产品尺寸
