H41H型止回阀( One-way valve)：是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。该产品严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动，衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠，密封性能优良。

二、H41H止回阀用途： 直通升降止回阀的阀体结构采用截止阀的阀体，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

三、直通升降止回阀执行标准与检验：

H41H执行标准：

设计制造：GB12235

结构长度：GB12221

连接法兰：JB/T79-1994

试验与检验：JB/T9092-1999

如下表：

试验压力(MPa)	2.5	4.0	6.4	10.0	MPa
壳体强度试验	3.75	6.0	9.6	15.0	MPa
高压密封试验压力	2.75	4.4	7.04	11.0	MPa
低压气密封验压力	0.5-0.7
适用介质	C 水、油品、气		P 醋酸类	R 硝酸类	N 液化气
适用温度	≤425℃		≤180℃		-40-+80℃

本厂H41H阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。 可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。 本阀门适用于工作温度≤350℃的水、蒸汽、石油产品等介质管路上,作单向启闭用。

四、H41H直通止回阀主要零件材料：

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
阀瓣	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
垫片	PTFE				石墨
螺栓	不锈钢				35CrMoA
螺母	不锈钢				45、35CrMoA

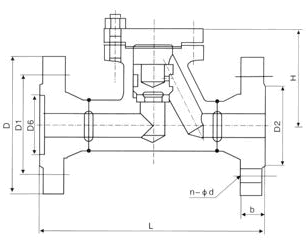

五、主要连接尺寸主要外形尺寸和连接尺寸 单位：毫米。 H41H-16C升降式止回阀尺寸：

型号	公称通径	L	D	D1	D2	b	Z-φd	D6	H
1.6	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	16	4-φ18	-	85
	40	200	145	110	85	16	4-φ18	-	95
	50	230	160	125	100	16	4-φ18	-	105
	65	290	180	145	125	18	4-φ18	-	120
	80	310	195	160	135	20	8-φ18	-	130
	100	350	215	180	155	20	8-φ18	-	140
	125	400	245	210	185	22	8-φ18	-	155
	150	480	280	240	210	24	8-φ23	-	180
	200	600	335	295	265	26	12-φ23	-	215
	250	730	405	355	320	32	12-φ25	-	260
	300	850	460	410	375	34	12-φ25	-	315

H41H-25C直通升降止回阀外形及尺寸：

2.5	20	150	105	75	55	16	4-φ14	-	80
	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	18	4-φ18	-	120
	40	200	145	110	85	18	4-φ18	-	140
	50	230	160	125	100	20	4-φ18	-	145
	65	290	180	145	120	22	8-φ18	-	160
	80	310	195	160	135	22	8-φ18	-	< td>



产品结构
