真空闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
结构特点
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。
应用规范
|
设计与制造 |
GB/T12224 JB/T3595 |
|
|
连接端尺寸
|
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB/T79 |
|
|
检验与试验 |
JB/T9092 |
|
|
材 料 |
碳钢 |
GB/T12229 |
|
不锈钢
|
GB/T12230
|
|
|
合金钢 |
Q/ZB66 |
|
|
标 志 |
GB/T12220 |
|
|
供 货 |
JB/T7928 |
|
主要零件材料及使用范围 Materials for main parts and
|
阀体 |
阀盖 |
阀板 |
密封圈 |
阀杆 |
填料 |
适用介质 |
适用温度 (≤℃) |
|
WCB |
WCB+D507MO |
Stellite6 |
2Crl3 |
柔性石墨 |
水、蒸汽 |
425 |
|
|
ZGlCr5MO |
ZGlCr5M0+ Stellite12 |
Stellite6 |
4Cr9SI2 |
柔性石墨 |
水、油品、蒸汽 |
540 |
|
|
ZGlCrl8Ni9Ti |
ZGlCr5M0+ Stellite12 |
Stellite6 |
1Crl8Ni9Ti |
PTFE |
水、蒸汽、腐蚀性蒸汽 |
200 |
|
主要尺寸及重量 Main dimensions and weight
|
公称通径
DN/mm
|
公称压力
PN/MPa
|
主要外形尺寸和连接尺寸/mm
|
重量
kg
|
||||||||
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
Do
|
|||
|
50
|
1.6
|
250
|
345
|
160
|
125
|
1OO
|
16
|
3
|
48
|
250
|
28
|
|
65
|
270
|
395
|
180
|
145
|
120
|
18
|
3
|
48
|
250
|
40
|
|
|
80
|
280
|
425
|
195
|
160
|
135
|
20
|
3
|
88
|
300
|
58
|
|
|
100
|
300
|
51O
|
215
|
180
|
155
|
20
|
3
|
88
|
300
|
75
|
|
|
125
|
325
|
570
|
245
|
21O
|
185
|
22
|
3
|
88
|
350
|
110
|
|
|
150
|
350
|
725
|
280
|
240
|
21O
|
24
|
3
|
8-23
|
350
|
150
|
|
|
200
|
400
|
820
|
335
|
295
|
265
|
26
|
3
|
12-23
|
400
|
223
|
|
|
250
|
450
|
890
|
405
|
355
|
320
|
30
|
3
|
12-25
|
450
|
326
|
|
|
300
|
500
|
1070
|
460
|
41O
|
375
|
30
|
3
|
12-25
|
550
|
432
|
|
|
350
|
550
|
1320
|
520
|
470
|
435
|
34
|
4
|
16-25
|
600
|
572
|
|
|
400
|
600
|
1450
|
580
|
525
|
485
|
36
|
4
|
16-30
|
650
|
740
|
|
|
450
|
650
|
1560
|
640
|
585
|
545
|
40
|
4
|
20-30
|
700
|
955
|
|
|
500
|
700
|
1720
|
705
|
650
|
608
|
44
|
4
|
20-34
|
750
|
1195
|
|
|
600
|
800
|
1880
|
840
|
770
|
718
|
48
|
5
|
20-41
|
800
|
1455
|
|
|
700
|
900
|
2085
|
g1O
|
840
|
788
|
50
|
5
|
24-41
|
850
|
211O
|
|
|
800
|
1OOO
|
2590
|
1020
|
950
|
898
|
52
|
5
|
24-41
|
950
|
2630
|
|
|
50
|
25
|
250
|
345
|
160
|
125
|
100
|
20
|
3
|
48
|
250
|
30
|
|
65
|
270
|
395
|
180
|
145
|
120
|
22
|
3
|
88
|
250
|
43
|
|
|
80
|
280
|
425
|
195
|
160
|
135
|
22
|
3
|
88
|
300
|
60
|
|
|
1OO
|
300
|
510
|
230
|
190
|
160
|
24
|
3
|
8-23
|
300
|
79
|
|
|
125
|
325
|
570
|
270
|
220
|
188
|
28
|
3
|
8-25
|
350
|
114
|
|
|
150
|
350
|
725
|
300
|
250
|
218
|
30
|
3
|
8-25
|
350
|
157
|
|
|
200
|
400
|
820
|
360
|
310
|
278
|
34
|
3
|
12-25
|
400
|
243
|
|
|
250
|
450
|
890
|
425
|
370
|
332
|
36
|
3
|
12-30
|
450
|
345
|
|
|
300
|
500
|
1070
|
483
|
430
|
390
|
40
|
4
|
16-30
|
550
|
455
|
|
|
350
|
550
|
1320
|
550
|
490
|
448
|
44
|
4
|
16-34
|
650
|
615
|
|
|
400
|
|
1450
|
610
|
550
|
505
|
48
|
4
|
16-34
|
700
|
794
|
|
|
450
|
650
|
1560
|
660
|
600
|
555
|
50
|
4
|
20-34
|
750
|
1018
|
|
|
500
|
700
|
1720
|
730
|
660
|
61O
|
52
|
4
|
20-41
|
800
|
1250
|
|
|
600
|
800
|
1880
|
840
|
770
|
718
|
56
|
5
|
20-41
|
850
|
1528
|
|
|
700
|
900
|
2085
|
955
|
875
|
815
|
60
|
5
|
24-48
|
900
|
2265
|
|
|
800
|
1000
|
2590
|
1070
|
990
|
930
|
64
|
5
|
24-48
|
1000
|
2847
|
|

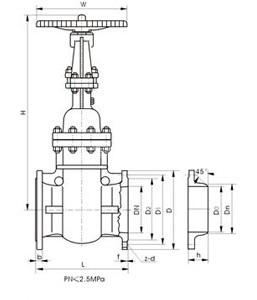

产品尺寸
