设计制造 |
结构长度 |
连接法兰 |
压力温度等级 |
试验与检验 |
|
GB12234 API600 |
厂标 |
ANSI B16.5 GB9112～9131 JB/T74～90 SH3006 HG20615～20635 |
ANSI B16.34 |
API598 JB/T 9092 |
■阀体材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。
■驱动方式 手动。
■连接形式 承插焊、内螺纹、对焊、法兰。
产品范围
|
公称压力 或压力级 |
公称通径 DN/NPS |
|||||
|
15 |
20 |
25 |
32 |
40 |
50 |
|
|
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
Class800 |
· |
· |
· |
· |
· |
· |
|
Class150 |
· |
· |
· |
· |
· |
· |
|
Class300 |
· |
· |
· |
· |
· |
· |
|
Class600 |
· |
· |
· |
· |
· |
· |
|
Class900 |
· |
· |
· |
· |
· |
· |
|
Class1500 |
· |
· |
· |
· |
· |
· |
|
Class2500 |
· |
· |
· |
· |
· |
· |
附加说明
保温夹套闸阀的连接法兰规格一般大于阀门的公称通径。 用户无特殊说明，我公司一般按下表配制法兰
|
阀门公称通径DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
法兰规格(mm) |
15×40 |
20×40 |
25×50 |
32×50 |
40×65 |
50×80 |
65×100 |
80×125 |
100×150 |
|
阀门公称通径DN(mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
法兰规格(mm) |
125×150 | 150×200 | 200×250 | 250×300 | 300×350 | 350×400 | 400×450 | 450×500 | 500×550 |

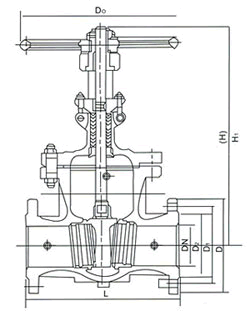

产品尺寸
温馨提示： 保温夹套闸阀的产品介绍中所提及的文字、图片等相关数据仅适用于参考。如需准确的闸阀系列产品相关资料，请致电我公司索取，我们竭诚为您提供最优质的服务！
